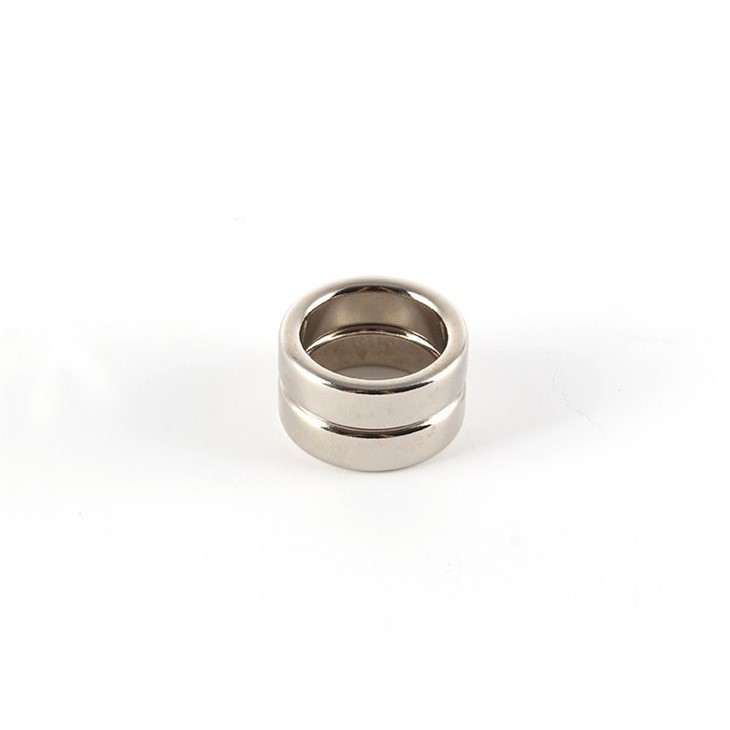

Неодимовый кольцевой магнит

Неодимовый кольцевой магнит

Неодимовые магниты изготавливаются на основе сплавов Nd-Fe-B, а спеченные неодимовые магниты имеют самое высокое значение (BH)max среди всех имеющихся на рынке постоянных магнитов. Неодимовые кольцевые магниты имеют круглую форму с концентрическим отверстием внутри. Магнитное кольцо можно разделить на чистое кольцо или кольцо с потайной головкой в ​​зависимости от детальной формы внутреннего отверстия. Кольцевой неодимовый магнит следует измерять по внешнему диаметру (OD), внутреннему диаметру (ID) и толщине (T). Подобно неодимовому дисковому магниту, кольцеобразный магнит может быть намагничен так, что его полюса N и полюса S находятся напротив плоских торцевых поверхностей, или намагничен диаметрально, так что полюс N находится на одной изогнутой стороне, а полюс S - на противоположной изогнутой стороне. Помимо обычных магнитов с аксиальной или диаметральной намагниченностью, в SDM также доступны кольцевые магниты с радиальной ориентацией. Кроме того, неодимовые магниты легко подвергаются коррозии во влажных условиях и их необходимо покрывать защитным покрытием.

Процесс обработки неодимового кольцевого магнита

Спеченному неодимовому магниту трудно одновременно достичь требуемой формы и точности размеров из-за технических ограничений процесса формования с ориентацией магнитного поля, тогда процесс обработки заготовки неодимового магнита неизбежен. Как типичный металлокерамический материал, спеченный неодимовый магнит является довольно твердым и хрупким, поэтому для его обработки можно использовать только резку, сверление и шлифование среди обычных технологий обработки. 4 мм обычно считается критическим размером внутреннего отверстия кольцевого магнита. Процесс трепанации необходимо выбирать при диаметре внутреннего отверстия более 4 мм. Как побочный продукт в процессе трепанации, трепанированный сердечник может быть использован для изготовления другого подходящего магнита и, таким образом, значительно повысить коэффициент использования материала.

Направление намагничивания неодимового кольцевого магнита

намагничивание	Осевое намагничивание	2-полюсный намагниченный	Диаметрально намагниченный	несколько -полюсов По удостоверению личности	Радиально намагниченный	Осевое намагничивание
Легенда
Направление намагничивания

Типичные доступные размеры и класс магнитного кольца Hongyu
