Конструкция магнитной цепи магнитного сепаратора и введение размера и материала магнита

Конструкция магнитной цепи магнитного сепаратора и введение размера и материала магнита

Замкнутый контур, в котором концентрируется магнитный поток, называется магнитной цепью. Магнитная система магнитного сепаратора должна генерировать магнитное поле определенной силы и требует, чтобы большая часть магнитного потока в магнитном поле могла быть сосредоточена через сортировочное пространство. Высота, ширина, радиус и число полюсов магнитной системы, разность магнитных потенциалов между соседними магнитными полюсами, шаг полюсов, отношение ширины торца полюса к ширине межполюсного зазора, форма полюса и торец полюса, и расстояние от торца полюса до центра его расположения, расстояние и т. д. имеют большое влияние на характеристики магнитного поля.

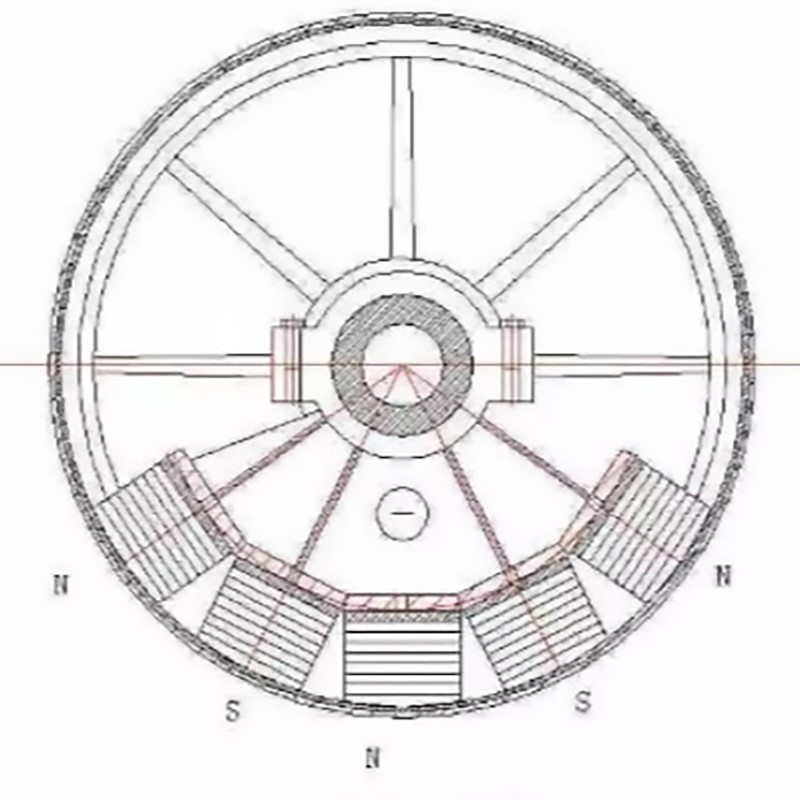

Как показано на рисунке, в качестве примера взят магнитный сепаратор. Часть магнитной цепи использует пятиполюсную магнитную систему. Каждый магнитный полюс изготовлен из феррита и блоков постоянных магнитов NdFeB и закреплен на магнитной направляющей пластине винтами через центральное отверстие магнитного блока. Вверху магнитная направляющая пластина закреплена на валу цилиндра через кронштейн, магнитная система закреплена, и цилиндр может вращаться. Полярность магнитных полюсов расположена попеременно по окружности, а полярность одинакова по осевому направлению. Ролик из немагнитного материала из нержавеющей стали установлен вне магнитной системы. Немагнитный материал используется для предотвращения попадания силовых линий магнитного поля в зону отбора через цилиндр и образования магнитного короткого замыкания с цилиндром. Близкие к магнитной системе части бака также должны быть изготовлены из немагнитных материалов, а остальные - из обычных стальных пластин или пластин из жесткого пластика.

Для сепаратора с постоянными магнитами постоянный магнит является наиболее важным компонентом, и качество постоянного магнита определяет его рабочие характеристики. Постоянные магниты магнитных сепараторов обычно изготавливаются определенного размера (например, длина × ширина × высота=85 × 65 × 21 мм), поэтому их принято называть блоками постоянных магнитов или просто блоками магнитов. Материалы постоянных магнитов, которые можно использовать в качестве магнитной системы магнитного сепаратора, включают феррит постоянных магнитов, альнико, железо-хром-кобальт и марганец-алюминий-железо, материалы постоянных магнитов самария-кобальта и материалы постоянных магнитов неодим-железо-бор. В настоящее время основными материалами для постоянных магнитов, используемыми в бытовом оборудовании для магнитной сепарации, являются в основном ферриты с постоянными магнитами (феррит стронция, феррит бария), за которыми следуют материалы для постоянных магнитов NdFeB.

При проектировании магнитной системы необходимо выбрать, какой материал постоянного магнита использовать, в соответствии с конкретными условиями различных аспектов. Воздействующие факторы можно свести к следующим аспектам:

1. Напряженность магнитного поля: постоянное магнитное поле должно создаваться в специально отведенном для этого рабочем пространстве. Сила этого магнитного поля определяет, какой материал постоянного магнита использовать. Магнитные свойства постоянных магнитов NdFeB намного выше, чем у феррита.

2. Требования к стабильности магнитного поля, то есть влияние и приспособляемость материалов постоянных магнитов к факторам окружающей среды, таким как температура, влажность, вибрация и удары.

3. Механические свойства, такие как ударная вязкость, гибкость и прочность на сжатие магнитов и т. д.

4. Ценовой фактор
